Thème : Varier la vitesse du moteur à courant continu

Compétence : Concevoir

Objectifs :

• Analyse des courbes

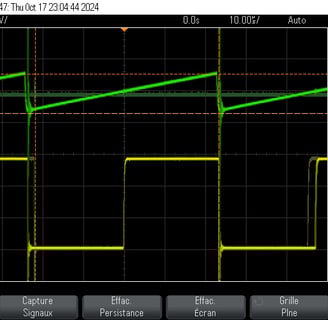

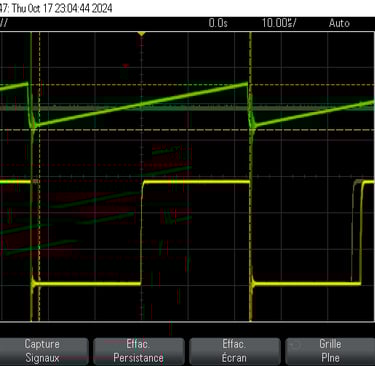

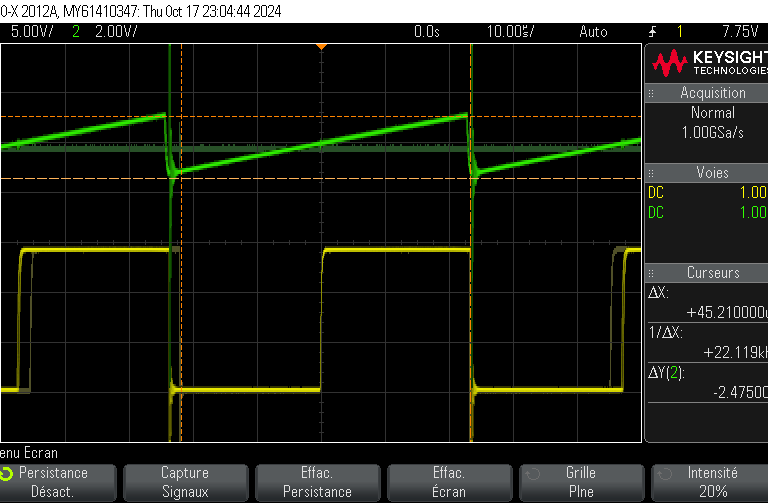

• Mesure oscilloscope

• Soudure

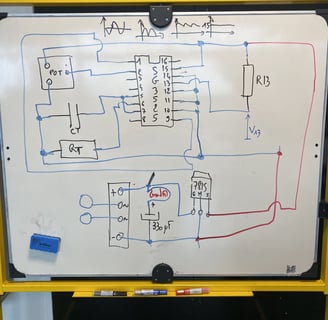

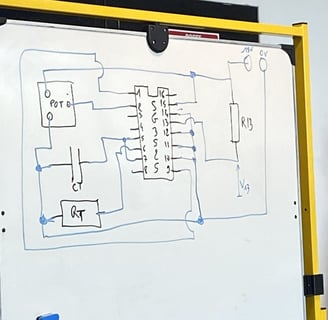

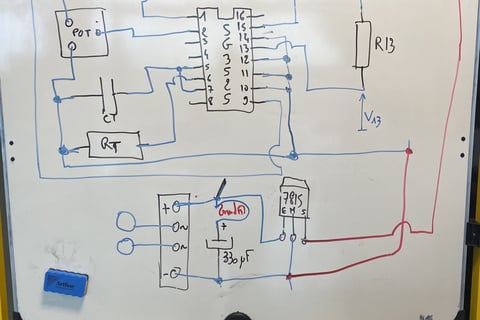

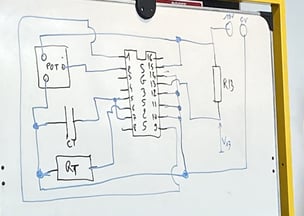

L'intervenant réalise le schéma suivant :

Avec l'aide du schéma, nous devons reproduire le schéma sur la plaque Labdec

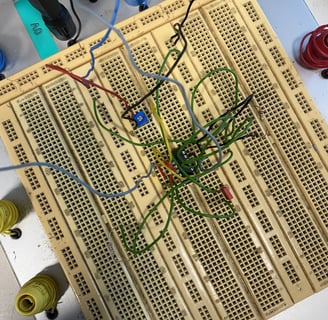

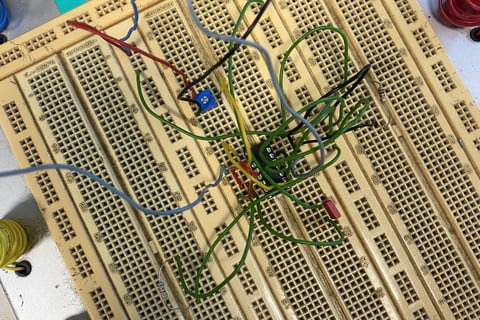

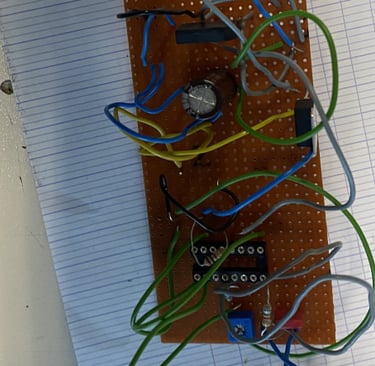

Le branchement est réalisé sur la plaque Labdec

Après le branchement, nous pouvons effectuer des mesures. Le moteur change de vitesse dans une plage de tension. Cette plage a été déterminée grâce aux mesures. Une courbe d'évolution est déterminée selon la tension par rapport à la vitesse en tour/minute du moteur.

L'alimentation est relié au montage, la carte électronique pourra être réalisée

Toutefois, la carte électronique est inachevée. Suite à des rectifications d'erreur , on a perdu du temps.

Compétence : Vérifier

Logiciels utilisés :

• Arduino

• Proteus

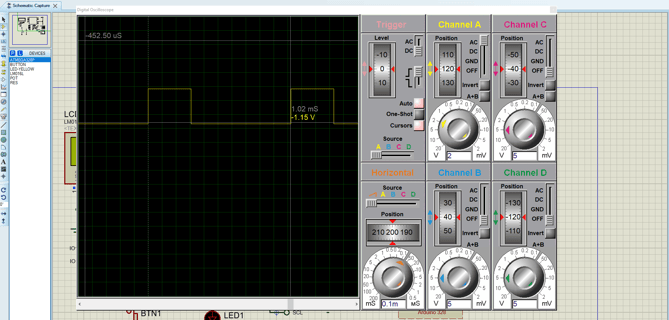

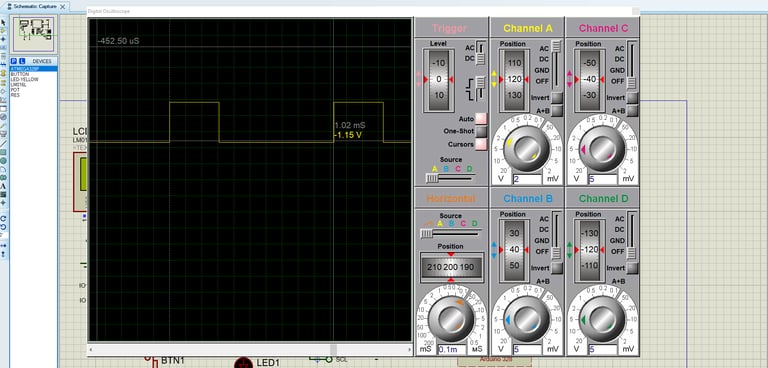

Avec mon binôme, nous procédons dans un premier temps à une simulation logicielle (Proteus) de la carte Arduino Uno et un oscilloscope.

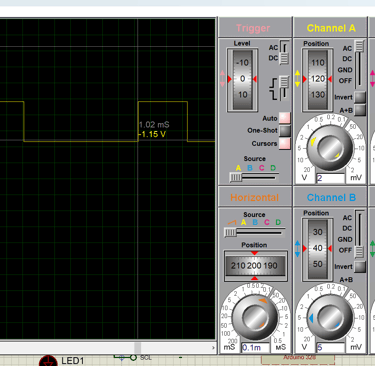

Résumé : lorsque qu'on tourne le potentiomètre, le rapport cyclique (affiché sur l'écran) change.
