Objectif : réaliser le câblage d'un tableau électrique afin d'assurer et la commande d'un asynchrone avec un seul sens de rotation

Compétences :

• Câblage

• Lecture d'un schéma électrique

• Vérification

Moteur asynchrone démarrage avec un sens de rotation

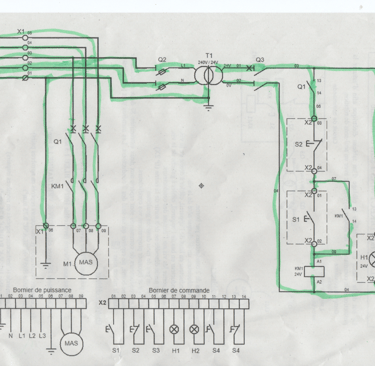

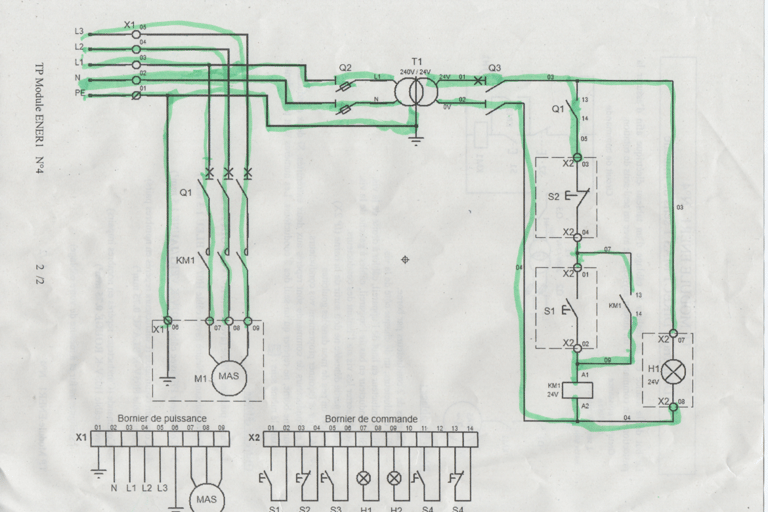

Voici le câblage à réaliser :

+ Un cachier des charge est imposé (ex : aligner les câbles)

On procède en 3 étapes : 1. Câblage partie puissance

2. Câblage partie commande

3. Raccordage au moteur asynchrone

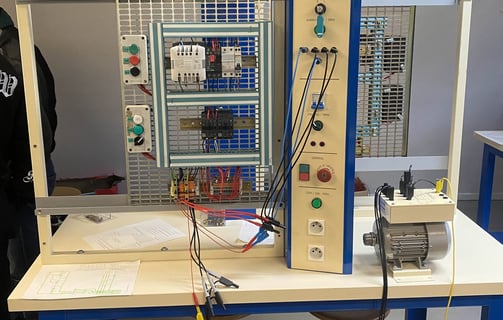

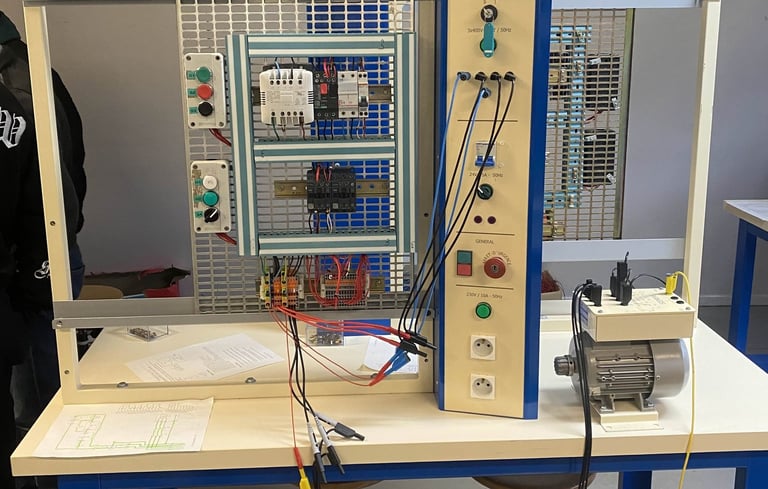

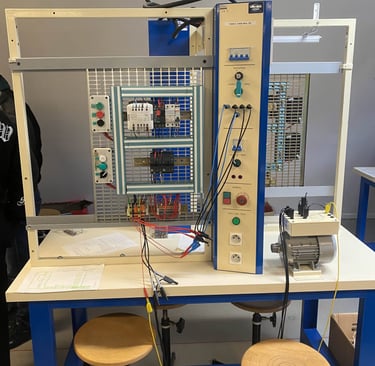

Le câblage final :

Démarrage + arrêt du moteur asynchrone
